Besitzen Sie bereits das Werkzeug? Bitte beachten Sie, dass die Produktdaten und Maßzeichnungen abweichen können.
Verwenden Sie bitte die SERIENNUMMER, um die genauen Daten zu beziehen.
| Zusatzbezeichnung | Größe 4 |
| Ausführung | 360° drehbar |
| Werkzeugantrieb | Nut |
| Masch. Seit. Aufnahme | DIN 69 893 - HSK 63 A |
| Werkzeugaufnahme | ER 25 |
| Übersetzung | i = 1:1 |
| Drehmoment max | 25 Nm |
| Drehzahl max | 8000 1/min |
| Drehrichtung | gleich |
| Kühlmittel | kein |
| Hinweis | Kopf mit Drehmomentstütze |
| Mittenmaß | 167 mm |
| Stichmaß Fixierbolzen | 59,000 mm |
| Stichmaß Fixierbolzen Größe 4 | 59,000 mm |
| Durchmesser Fixierbolzen | 18,000 mm |
| mit b | 16,000 mm |
| Abstand Gehäusenull bis Kegelnull | 67,000 mm |
| Riegelabstand von Gehäusenull | 52,000 mm |
| Bolzenabstand von Gehäusenull | 58,000 mm |

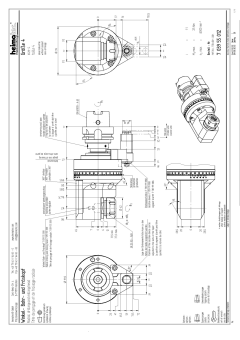

| Zeichnung | |
| Bedienungsanleitungen |
